100A型多功能全自动装盒机

TAGS:

  • 适用范围: 制药行业:药板、口服液、安瓶、西林瓶、袋装颗粒、贴膏、软膏、气雾剂等; 食品行业:雪糕、蛋卷、面包、袋装咖啡、调料包、奶粉等; 日化行业:牙膏、香皂、化妆
  • 咨询热线:0574-63086627
  • 产品详情


适用范围:
制药行业:药板、口服液、安瓶、西林瓶、袋装颗粒、贴膏、软膏、气雾剂等;
食品行业:雪糕、蛋卷、面包、袋装咖啡、调料包、奶粉等;
日化行业:牙膏、香皂、化妆品、面膜、面霜、唇膏、蚊香等;
五金电器:轴承、灯泡、开关、插座、继电器、充电器等;
汽配行业:火花塞、滤清器、活塞环、汽车灯泡、汽车电器等;
塑料行业:保鲜膜、塑料制品等;
文娱行业:笔、订书机、印泥、扑克牌、拼图、玩具、工艺品等;
生活用纸:纸面巾、卫生巾、护垫、化妆棉等;

主要性能结构特点:
1、采用自动送料、开盒、入盒、打批号、封盒、剔废等的包装形式,结构紧凑合理,操作调整简单;
2、采用伺服/步进电机和触摸屏、PLC可编程控制系统,人机界面显示操作更清晰简便,自动化程度高,更具人性化;
3、采用光电眼自动检测跟踪系统,空包不下盒,最大限度地节约了包装材料;
4、包装范围大,调节方便,各种规格尺寸之间可实现快速转换;
5、更换规格无需更换模具,只需调节即可实现;
6、采用物品进盒不到位自动停机和主传动电机过载保护装置,适用更安全可靠;
7、可根据客户要求,采用上翻式安全防护罩,操作简便,外形美观。
8、可与铝塑包装机、枕式包装机、三维包装机、瓶装线、灌装机、贴标机、喷码机、在线称量仪、其它生产线等设备实现联动生产;
9、可根据包装物要求设计各种自动下料器和入盒系统;
10、可根据客户要求选配热熔胶机采用热熔胶喷胶封盒和机械刷胶封盒。

主要性能技术参数
序号 项目 参数
1.  装盒速度/产量 50-100盒/分钟
2.  机器外型尺寸 3300×1550×1560
3.

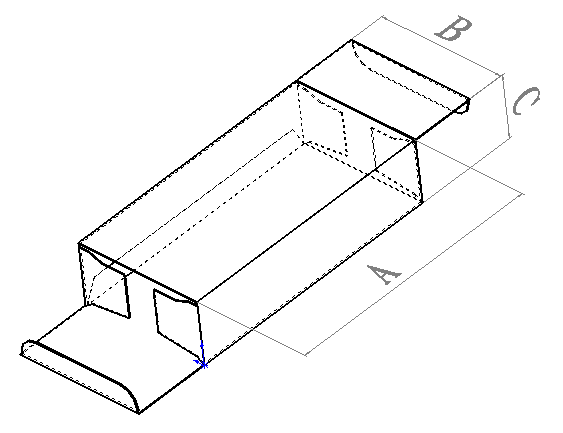

纸盒尺寸范围

最小50×20×9mm
最大280×180×180mm
4. 纸盒材质要求 白卡250-350g/m2
灰卡300-400g/ m2
5.  压缩空气压力/耗气量 ≥0.6Mpa/≤0.3m3  分
6.  电源/总功率 1.5KW
7.  主电机功率 1.5KW
8.  整机重量 约1000Kg

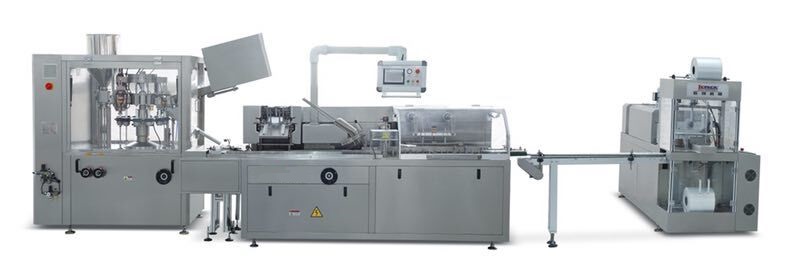

100A多功能自动装盒生产线技术概述:

1.整机可按现行GMP标准车间的空间场地设计、制造。
2.整机各功能区分隔设计,采用进口光电眼跟踪、检测自动控制机械运行。
3、当产品自动装入塑托后,可实现全自动入盒封盒。
4.全机械各工位动作有极高的电子自动同步性,使机械的运行更协调,更平衡,噪音低。
5.本装盒机,操作简单.PLC可编程控制,触摸式人机界面.
6、本机的PLC自动化控制系统输出接口,可以实现后段包装设备的实时监控。
7.自动化程度高,控制范围广,控制精度高,控制反应灵敏,稳定性好。
8.零部件数量少,机器的结构简单,维护保养方便。
9.本机低分贝设计(设备工作噪声≤75分贝)。
10、本线最大生产速度100盒/分钟,稳定生产速度为:30--100盒/分钟
11、整线底脚采用螺纹脚盘,高度可调。

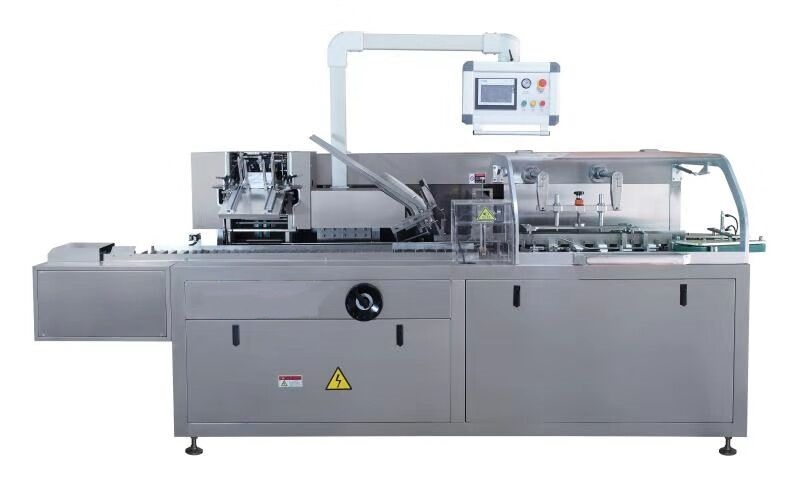

100A型多功能自动装盒机
多功能装盒机是我公司最新研制的产品,具有体积小,重量轻,应用范围广,生产效率高,可一机多用等优点。
本机能够将各种规格的物品进行包装,同时适用于食品包装,化装品包装及相关行业的包装.使用范围广泛,同时根据用户的不同使用要求,适用于大批量单一品种的生产,同时又可以满足用户小批量多品种的生产,装盒机出口可与各种类型的中盒薄膜包装设备相匹配。
1.装盒机运行为间歇式设计,PLC控制,结构简洁,易维护。本机采用一系列复杂的传动,模仿人的动作来自动完成下盒,开盒,及封盒等繁杂工序.
2.整机装盒速度高。但包装材料的运行速度低,从而使包装材料对运行速度的敏感性减少,包装材料适应性增强,机器的机械磨损小,其特点:高产量,低机械运行速度。
3.本机使用的真空是用ZL112真空发生器(SMC),自动真空取盒,大角度开盒。保证盒子的打开精度.
4、入盒系统为间歇式运作,装有推装过载保护功能,保护物品安全入盒。(保护人机安全)
5本机调整、维护更加方便。可选配多种关盒方式及其它装置。更换不同尺寸的纸盒,无需更换模具,仅按盒子大小进行调节定位。
8.本机机架与机板有足够的强度和刚度,机架内装有本机的主驱动电机和离合制动器,机板上装有各传动系统,扭矩过载保护器可以在超负荷的情况下实现主驱动电机和各传动部分脱开,以保护机器零件不受损坏.
9.安全性:
无产品:不下盒,整机自动停机及发出声音报警。
有产品: 无纸盒,(或纸盒不成型)整机自动停机及发出声音报警。


100A型多功能全自动装盒机配置清单
名称 型号 数量 制造厂家
人机界面 GT1050 1 台湾台达

可编程控制器 FX3G-40MT 1 台湾台达
变频器 FR-D720 1 台湾台达
继电器 MY4N/ DC24V 1 欧姆龙
接触器 LC1-E1810 一套 施耐德
断路器 C65N 一套 施耐德
电磁阀 4V210-08 一套 亚德客
分度箱 0S83-4L-180 1 台湾
电机 CH32/1.5KW 1 台湾
编码器 E6B2-CWZ6C  1 欧姆龙
光电 E3Z  一套 欧姆龙
按钮 ZB2 一套 施耐德
接近开关 Ni5-12-AN6x 一套 德国(图尔克)
外罩不锈钢   一套

咨询:100A型多功能全自动装盒机
